高压胶管总成

  • 所属分类:高压隔热胶管

  • 点击次数:
  • 发布日期:2018/11/20
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

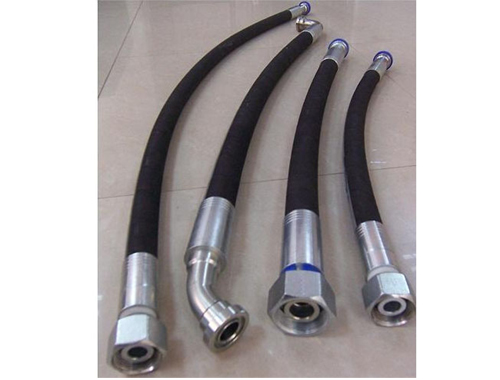

高压胶管总成

    高压胶管按照制作工艺主要分为高压钢丝编织油管与高压钢丝缠绕油管:

    高压胶管总成是液压气动系统中常用的一种辅助装置,它是由高压钢丝编织或缠绕胶管及金属接头经扣压设备扣压而成,用来连接液压气动系统中各类液压气动元件,高压胶管总成一般是由耐液体的合成橡胶内胶层、中胶层、钢丝增强层及耐候性能优良的合成橡胶外胶层组成。

    产品规格范围:DN6mm~DN305mm。

    种类:4SP型—四层钢丝缠绕的中压胶管。

    4SH型—四层钢丝缠绕的高压胶管。

    R12型—四层钢丝缠绕苛刻条件下的高温中压油管。

    R13型—多层钢丝缠绕苛刻条件下的高温高压油管。

    R15型—多层钢丝缠绕苛刻条件下的高温超高压油管。

高压胶管总成

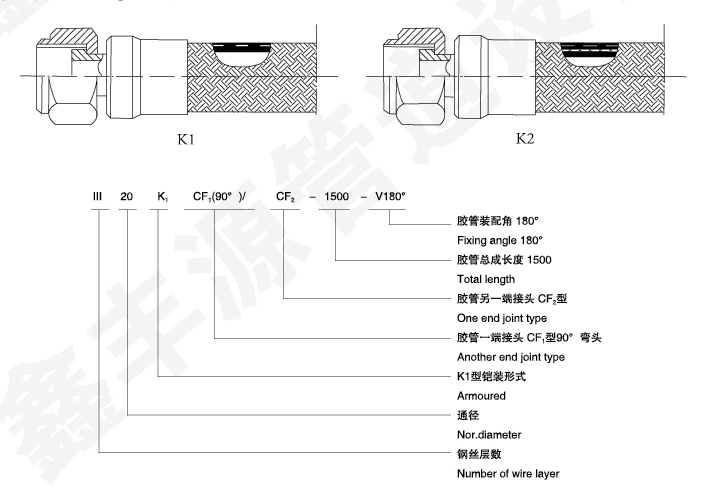

   高压胶管总成连接形式

     高压胶管总成全部采用优质钢丝编织胶管或钢丝缠绕胶管及胶管接头,经专用设备扣压而成。根据用户需要可选择优质碳钢接头、不锈钢接头、铜制接头、铝制接头等,接头形式及螺纹严格参照国标公制(JB1891-1977)、美制标准、英制标准等,数据准确,结构合理,装配方便,扣压紧密,高温、高压及脉冲工作状态下不漏液、不脱头、安全系数高、使用寿命长,并可根据用户需要设计生产异型接头及连接体。胶管接头和胶管连接形式包括

   全扣压式、半扣压式、可拆式、硫化式等。接头与管路连接形式分为:A、B、C、D、E、F、K、M、Q、WA、WB、WC、HD、HC等多种形式。

高压胶管总成

    高压胶管总成应用领域

  高压胶管总成适用于在工作温度-40℃~100℃条件下,进行动力传送或输送水、气、油等高压介质,以保证流体的循环和传递流体能量。主要用于矿井液压支架、油田开采,适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的油基(如矿物油、可溶性油、液压油、燃油、润滑油)液体、水基液体(如乳化液、油水乳浊液、水)、气体等和液体传动等领域。

   高压胶管及铠装隔热胶管总成作为转动液力部件已得到广泛应用。 本厂胶管执行 G B3683-83、 H G4-40675标准。

高压胶管总成

   选择原则

    a.根据使用条件(压力、介质、温度、弯曲半径等)选用软管;

    b. 根据流量确定软管通径;

高压胶管总成

    c.根据通径、设备结构和连接方式确定两端软管接头型式,并选择过渡接头;

高压胶管总成
