根据管系热位移情况选定合适的金属波纹管补偿器

发布日期:2018-11-02 作者:www.jsxfygd.cn 点击:

金属补偿器又称金属膨胀节,又称金属波纹管补偿器。该产品是金属管道的柔性连接器,是由一个波纹管和两个端接管构成,端接管或直接与管道焊接,或焊上法兰再与管道法兰连接。波纹管上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用,它不是承力件。

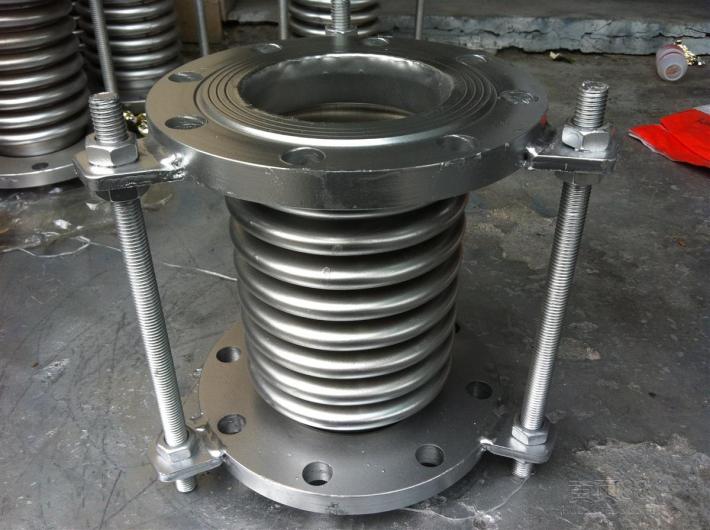

金属波纹管补偿器

单式轴向型波纹管补偿器是由一个波纹管、两端短节和与之相连的件组成,主要用于吸收轴向位移而不能平衡波纹管压力推力的金属波纹管补偿器

单式铰链型波纹管补偿器是由一个波纹管、两端短节和与之相连的立板、铰链板、销轴等构件组成,主要用于吸收一个平面内的角位移并能平衡波纹管压力推力的金属波纹管补偿器。

金属波纹管补偿器采用矩形截面,圆角波形,管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸,应力应变要求用户可多波节选用。

1、用户根据管系热位移情况选定了合适的膨胀节以后,至少还得提供管内的流通介质,烟风道的设计压力,运行时的最高温度,烟风道横截面的外形尺寸(长、宽)所选用的波形(全高216mm、半高108mm)和波数(单个波纹单波数不超过6波),以便进行膨胀节的结构设计和制造。

2、每波最大允许膨胀量:全高型△α=±24mm半高型△α=±12mm。

3、挡灰板:对风道或少尘的管道可以不采用,对多尘的烟道应采用档灰板。

4、为减少波纹管的波节数,应考虑冷拉50%。
