C2F型双法兰松套传力补偿接头

C2F型双法兰松套传力补偿接头

1.产品名称:C2F型双法兰松套传力补偿接头

2.产品厂家:江苏鑫丰源管道设备有限公司

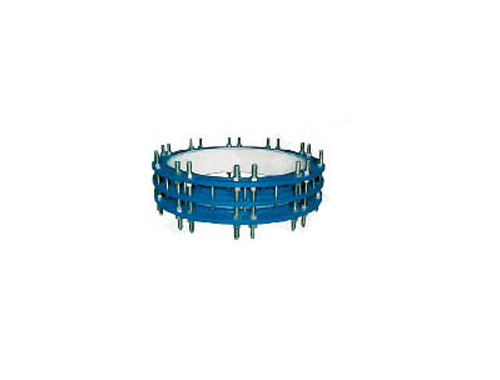

3.产品图片:

C2F型双法兰松套传力补偿接头


4.设备简介及特点: 双法兰传力接头由本体、密封圈、压盖、伸缩短管等主要部件组成。
    C2F型管理松套补偿接头是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而切对泵、阀们等设备起到一定保护作用。

    连接方式:法兰式。

    工作压力:0.6-2.5MPA。

    公称通经:100-3200mm。

    使用介质:水、污水。

    使用温度:常温。

    密封材料:NBR。

    制造标准:GB/T12465-2007。

C2F型双法兰松套传力补偿接头

    鑫丰源C2F型管路松套补偿接头特点:

    1.C2F型双法兰传力接头采用GB/T12465-2007标准,双法兰传力接头以前的型号为VSSJAF。

    2.双法兰传力接头是由法兰松套伸缩接头和短管法兰、传力螺杆等构件组成。双法兰传力接头能降低被连接件的压力推力(盲板力)和补偿管路安装误差,双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。
  5.工艺图:

C2F型双法兰松套传力补偿接头

C2F型双法兰松套传力补偿接头


   C2F型双法兰松套传力补偿接头适用于两边均与法兰连接的管道中,安装时调节产品两端与法兰的安装长度,对角依次均匀拧紧压盖螺栓,使其成为一个整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推动传递至整个管道。
