非金属补偿器

您的当前位置: 首 页 >> 产品中心 >> 非金属补偿器

非金属补偿器

  • 所属分类:非金属补偿器

  • 点击次数:
  • 发布日期:2019/01/08
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

非金属补偿器

一、非金属补偿器概述:

    非金属补偿器是由柔性补偿件、法兰或者接管、保温隔热材料及螺栓拉杆等构成,可以在较小的尺寸范围内提供较大的轴向、角向和侧向位移。特性是无反推力,主体材料为玻璃纤维织物及其涂覆制品,无力的传递。使用非金属补偿器可简化设计,避免使用大的支架,节省大量的材料和劳动力。继而起到消声减震(纤维织物和保温棉本身具有吸声减震的作用,能有效地减少锅炉、风机等系统的噪声和震动)的作用。同时具备优良的耐高温、耐腐蚀和密封性能,采用有机硅、氟等高分子材料涂覆处理,具有优良的耐高温、耐腐蚀和密封性能。安装维修方便。

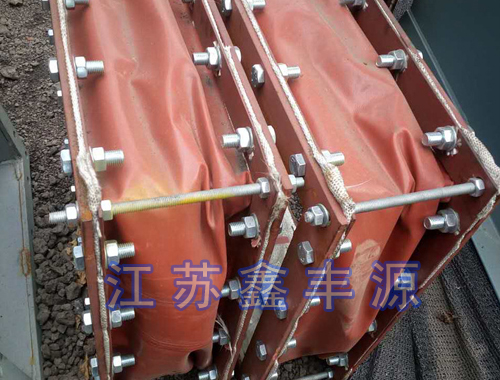

非金属补偿器

    二、非金属补偿器产品特点:

    非金属补偿器(非金属膨胀节)性能特点: 非金属补偿器主要由柔性补偿件(非金属材料)、两端连接件(法兰或端管)、调整件(螺纹拉杆)及保温隔热材料组成。主要用于输送粉尘、气体、烟气、煤气及其它气体的管道系统因温度变化、机械振动及基础下沉所引起的位移补偿。

    1、补偿热膨胀: 非金属补偿器(非金属膨胀节)可以在较小的尺寸范围内提供较大的多维方向补偿。

    2、补偿安装误差: 由于管道连接中,系统误差在所难免,非金属补偿器(非金属膨胀节)可以较好地消除安装误差。

    3、消声隔震: 纤维织物、保温棉本身具有吸声、隔绝震动传递的功能,能有效地减小锅炉、风机等系统的噪声和震动。

    4、无反推力: 由于主体材料为纤维织物,无力的传递。用非金属膨胀节可简化设计。

    5、密封性能好: 在各种介质作用下,具有良好的密封性。安装维修方便。


    三、非金属膨胀节从结构上来说,分为织物部分和金属部分,金属部分的专用材料:

    1、   奥氏体特种不锈钢:254SMO、904L、AL6XN

    2、双相不锈钢:2205双相钢(S31803)

    3、镍基合金钢:INCOLOY800/800H/800HT/840/825、INCONEL600/601/690/625/X-750哈氏合金C-276/C-22/X、MONEL400/K500

    4、纯镍:N4、N6(Ni200、Ni201)

    5、冲压用钛板:GR1、GR2、TA1、TA2

    6、奥氏体不锈钢:SUS304、SUS304L、SUS316、SUS316L、SUS310S、SUS321、SUS316Ti

    四、非金属补偿器的性能参数:

  1、适用介质:空气、烟气及含尘气体;

  2、补偿量;Xo为轴向补偿量,负号表示为压缩变形,Yo为横向补偿量,具体补偿量按上表所规定;

  3、材质

  a、金属结构件材质通常推荐t≤400℃时,采用Q235-A;400℃(t≤450℃时,选用材料10或Q345(16Mn),采用其它材质应作为特殊设计;

  b、非金属圈带及隔温材料,根据不同的工作温度,常用玻璃纤维布、聚四氟乙烯薄膜、复合橡胶玻纤布、硅酸铝纤维棉等多种材料组成。不允许使用石棉制品材料制作非金属补偿器。

  4、连接方式:默认为内插焊,即管道插入补偿器接口内,插入量为20mm.也可以采用法兰连接,此时,产品长度及补偿量与内插焊接管形式相同。

  5、非金属补偿器(纤维织物补偿器)类型:①复式 ②角向型 ③方型

  6、非金属补偿器的型号示例:

  (1)FXDA4500×4000F400表示方形非金属补偿器,长期工作≤100℃,内壁为4500×4000mm,法兰连接,产品长度400mm

  (2)YXDB800F250表示圆形非金属补偿器,长期工作≤200℃,内径为DN800mm,法兰连接的补偿器,长度为250mm

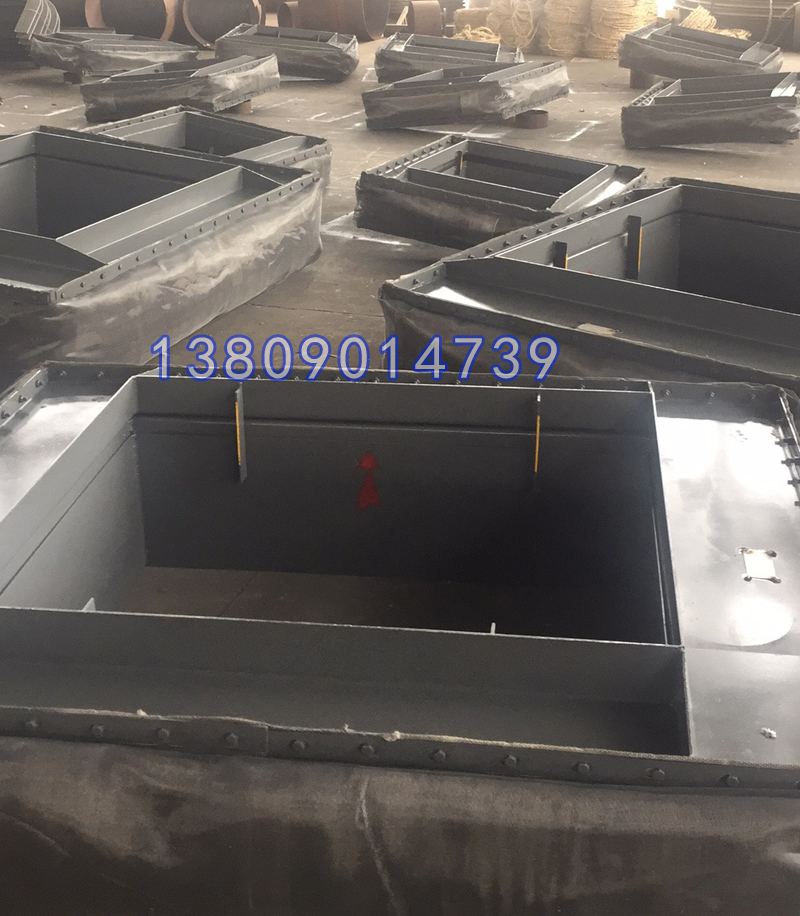

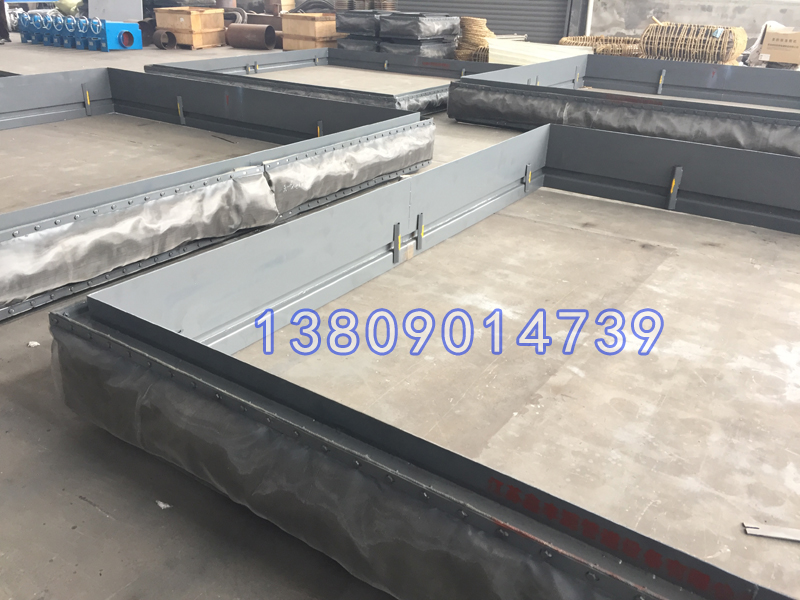

非金属补偿器

    五、非金属补偿器的应用范围

    非金属补偿器的原材料为纤维织物和保温棉,本身具有吸声、隔绝震动传讯的功能,能有效地减少锅炉、风机等系统的噪声和震动,由于主体材料为纤维织物,无力的传讯,用非金属补偿器可简化设计。使用的氟塑料、有机硅材料具有较好的耐高温和耐腐蚀等性能,在各种介质的作用下,具有良好的密封性,使用该种补偿器时安装维修极其方便。

  应用范围

  1、锅炉厂;

  2、水泥厂;

  3、钢铁厂、熔炼炉、焚烧炉;

  4、热电厂及核电站;

  5、空调送风系统;

  6、玻璃及矿棉工业;

  7、石油化工企业;

  8、空气及煤气清洁工厂;

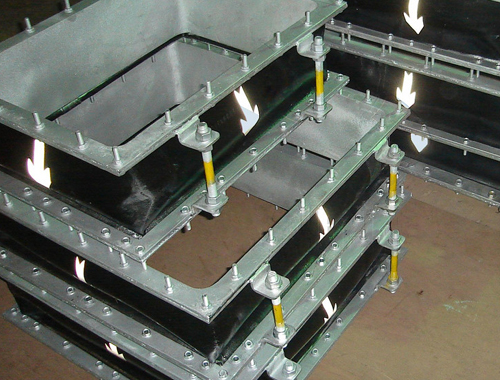

非金属补偿器
