压紧式直流无推力套筒补偿器

您的当前位置: 首 页 >> 产品中心 >> 套筒补偿器

压紧式直流无推力套筒补偿器

  • 所属分类:套筒补偿器

  • 点击次数:
  • 发布日期:2018/12/10
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

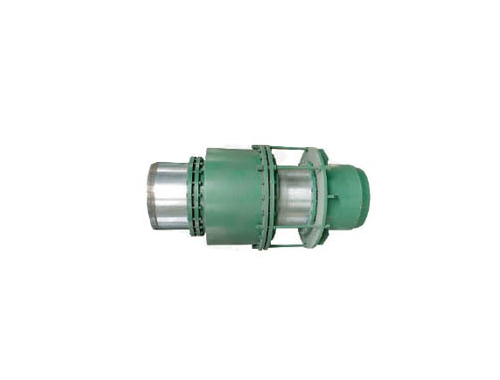

压紧式直流无推力套筒补偿器

    压紧式直流无推力套筒补偿器

    所有规格补偿器的型号、颜色、样式汇通都支持加工定制。补偿器用于石油化工、矿工冶炼、建筑工程、航天航空、船舶码头、电力电子、供热管道等领域。

    压紧式直流无推力套筒补偿器是在老的套筒补偿器的基础上研制成功的一种新型的补偿产品,其结构主义由内套筒(芯管)、外壳、密封装置及密封填料等组成,该套筒补偿器克服了老的套筒补偿器易泄漏、检修频繁、推力大的缺点,广泛在各行各业管网上使用。

    直流无推力套筒补偿器(BDZLTB)是汇通针对普通套筒补偿器存在轴向推力二研制改进的一种新型补偿器装置。该产品结构设计是在单向套筒补偿器的原理上利用流体学的平衡原理在伸缩内套筒与核体之间设计了-环形活塞式平衡腔,活塞端面积与管道内界面面积相等,其作用在凸台活塞断面的力与作用在管道断面(即盲板处)的大小相等、方向相反,是管道内介质压力所产生的流体反推力互相抵消,保持了管道的平衡状态,从而消除了由补偿器引起的轴向力。

    一、压紧式直流无推力套筒补偿器产品特点

    1、设计合理,结构紧凑,安装方便。

    2、不产生内压推力或盲板力,保持能力大,投资费用低。

    3、伸缩芯管表面采用耐磨高英光滑保护图层技术,提高抗磨损,耐腐蚀能力,大大降低了伸缩芯管的轴向运动阻力。

    4、采用回弹性号、耐高温、防腐蚀、抗老化的柔性石墨复合密封材料,具有足够的密封面长度,采用先进的密封技术,保证

了产品长期可靠密封

    5、两端内、外套筒见设有导向轴瓦,能承受管道侧向力,提高了内外套的定位、导向性能和工作稳定性。

    6、运行可靠,安全性能高,使用寿命长。

    7、维修方便,如发现极个别补偿器泄漏,可在不停产状态下稍紧压盖螺栓或加注密封填料即可止漏。

    三、压紧式直流无推力套筒补偿器适用范围

    主要适用于管网中直线管道的辅设,其作用是补偿热力管道因膨胀冷缩所引起的轴向伸缩位移。

    四、产品专业术语

    1、单向套筒补偿器:具有一个芯管构成的补偿器。

    2、双向套筒补偿器:具有二个相对安装的芯管构成的补偿器。

    3、直埋式补偿器:直接买入地下安装在地下直埋管网中的补偿器。

    五、产品主要性能指标

    工作压力:0.6-30MPa

    工作温度:-50℃-650℃

    最大补偿量:单向500mm  双向1000mm

    适用介质:热水、蒸汽、冷却水、循环水、其它流体

    密封材料摩擦系数:≤0.15

使用寿命:可达30年以上

    六、压紧式直流无推力套筒补偿器订货须知

    1、提供公称通径、工作压力、工作温度、补偿量、立体介质及所需的产品型号和数量;

    2、提供接管材质要求:根据使用情况和设计参数选定,一般与管道材质相同,对芯管抗腐蚀能力有较高要求时选用不锈钢,

如用户另有特殊要求可定制;

    3、接口连接型式本公司常规产品为焊接式,如需法兰连接请提供法兰标准;

    4、高温或低温、高压或负压或管线复杂、产品另有特殊要求本公司均可专门设计供货。
