大拉杆横向型波纹膨胀节

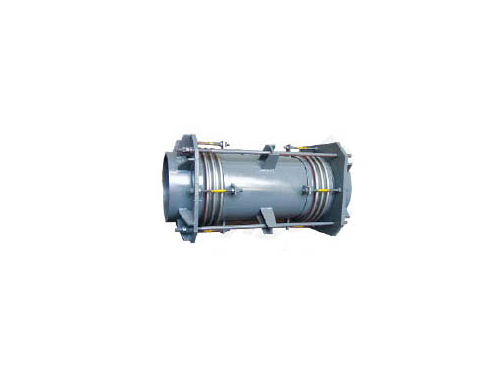

大拉杆横向型波纹膨胀节由接管与两个波纹管以及大拉杆等零件构成。

大拉杆横向型波纹膨胀节能吸收任意平面内的横向位移，位移时拉杆上球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力的能力。

　　大拉杆横向型膨胀节除了可以补偿弯曲管道的横向位移和角向位移，同时也可以补偿轴向位移，样本中所列的轴向补偿量及横向补偿量（X0、Y0　）均单独用作轴向补偿或横向补偿的最大值，此种情况应分别满足以下关系式：

　　X1≤Xo Y1≤Yo

　　X1、Y1为单独用作轴向补偿或横向补偿的实际值

　　当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式：

　　此时，X1,Y1为同时存在轴向位移及横向位移的实际值。
