BY型压盖松套限位补偿接头

一、性能特点

BY型压盖松套限位补偿接头是我公司在吸收国外先进技术的基础上，结合实际需要研制开发的一种新型管道连接器，产品结构设计合理，密封性能可靠；两端采用承插连接，安装、拆卸简便。适合连接输送水、油、气及颗粒粉状物的钢管、铸铁管、球墨铸铁管、PVC管、ABS管等，在连接管子的同时能补偿管道一定范围内的轴向位移及挠曲、偏心。

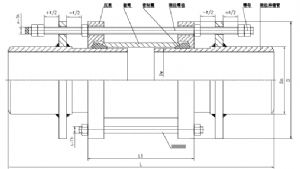

二、BY型压盖式松套限位补偿接头工艺图



三、BY型压盖松套限位补偿接头主要性能参数

公称通径DN	伸缩量δ(mm)	可挠量(°)	偏心量(mm)
65-250	±25	2	2
300-700	±32.5		3
800-3000	±65		4
3200-4000	±70		5

四、BY型压盖松套限位补偿接头主要尺寸

	Dw	DO	D	L	L1		0.6-1.6 MPa	2.5MPa
65	76	76	155	645	180	±45	2-M12	2-M12
80	89	89	165
100	108	108	195					2-M16
	114	114
125	133	133	225
	140	140
150	159	159	255				2-M16	3-M16
	168	168
200	219	219	310
250	273	273	375				3-M20	4-M20
300	325	325	440	655	220	±55
350	377	377	490				4-M20	5-M20
400	426	426	540
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	820	965	1075	290	±75	6-M24	8-M24
900	920	920	1065				7-M24	9-M24
1000	1020	1020	1165
1200	1220	1220	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27	-
2400	2420	2430	2635		300		14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040		320		16-M33
3000	3020	3030	3240				17-M33
3200	3220	3230	3440	1130	430	±130	18-M33
3400	3420	3432	3640				19-M33
3600	3620	3632	3860				20-M33
