导向滑动支座

您的当前位置: 首 页 >> 产品中心 >> 管道支吊架

导向滑动支座

  • 所属分类:管道支吊架

  • 点击次数:
  • 发布日期:2018/11/21
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

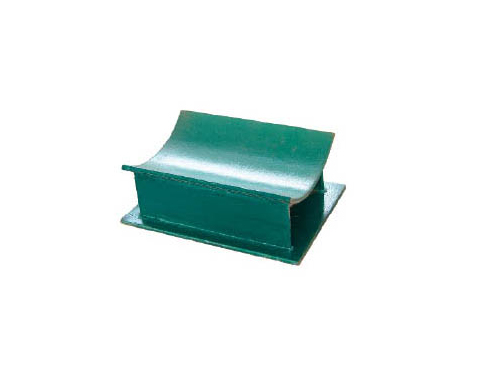

导向滑动支座


    导向滑动支座又称导向支座适用于传输各类介质(汽、水、气、油等)的有热位移设计的各种管道、容器、设备等支架座。 滑动支座产品系列按管道形式分为三个大类:水平型管道滑动支座、弯头型管道滑动支座、立管型滑动支座。

    支座装置除支撑重量、限制(或引导)位移、控制振(晃)动、减少推力等作用外,并具有结构简单、承载力大、适应性强、使用寿命长、价格低廉等优点。

    水平型管道滑动支座根据管径和荷载分为丁字型(T型)、方型(F型)、马鞍型(M型)三个级别,每个级别根据安装形式分为焊接型(H)和管夹型(G)两种。

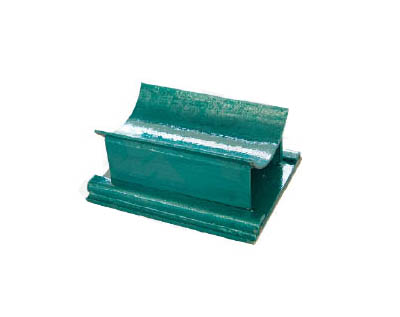

导向滑动支座

    弯头型管道滑动支座根据管径和荷载分为圆管型(RP型)、弯头型(RR型)、方管型(RF型)三个级别。立管型滑动支座根据管径和荷载分为立管丁字型(LT型)、立管方型(LF型)两个级别。每个类别设置了轴向滑动(Z)、双向滑动(S)、导向滑动(D)、双导向滑动(SD)四个品类。

     导向滑动支座按介质温度分为I、Ⅱ、Ⅲ型。 I型适用于t°≤350℃。应选的相应材料为碳素结构钢。 Ⅱ型适用于350℃<t℃≤425℃。应选的相应材料为优质碳素钢和低合金钢。 Ⅲ型适用于425℃<t℃≤566℃。应选的相应材料为合金耐热钢或不锈钢。  2.1.4 本产品系列位移设计都是指偏装尺寸。设计位移按轴向位移分四档(50mm、100mm、200mm、 400mm);按径向位移设计分两档(100mm、200mm)。

    导向滑动支座高度:本系列产品按管中心线到支座下基板底面的高度作为设计高度。根据保温层厚度分为3档。若管道无保温,管中心高度可选H1,如果有保温,温度在400℃以下,管中心高度可选H2,温度在400℃--600℃,管中心高度可选H3 。立管型若管道无保温,两支座中心距离可选H1,如果有保温,温度在400℃以下,两支座中心距离可选H2,温度在400℃--600℃,两支座中心距离可选H3。由于设计需要当设计高度H与产品通用参数表中高度不一致时,请在型号后面加上实际设计高度。

    导向滑动支座系列产品广泛使用于电力、冶金、石油、化工、水利等行业的管道或设备需要位移应力的地方。
