旋转补偿器多种布置形式使用起来比较灵活

发布日期:2019-01-21 作者:www.jsxfygd.cn 点击:

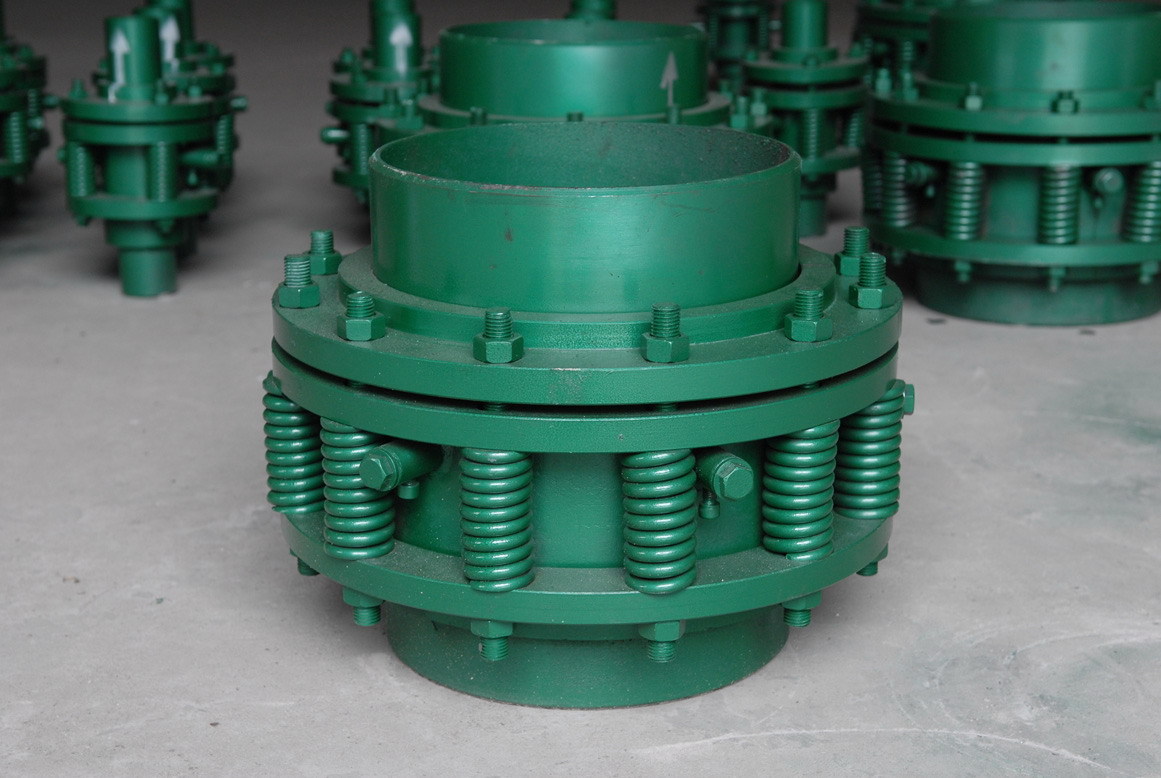

旋转补偿器免维护旋转补偿器和套筒补偿器都采用了机械密封,因其运行方式不同所产生的效果就不同。套筒补偿器因轴向运动密封面磨损大,旋转补偿器因无法补偿磨损间隙容易产生泄漏。免维护旋转补偿器工作原理是内外套筒,相对旋转且旋转角度小,对密封材料产生磨损少。当填料发生微量磨损时,依靠压紧弹簧的张力给予补偿;当磨损量超过弹簧张力补偿量时,只需扳紧弹簧压紧法兰上方的螺帽即可。运行无次数限制,不产生泄漏,从而大大提高供气单位和用气单位的经济效益。该产品在7.5MPa的压力下补偿5000次不产生泄漏,密封效果优越。


旋转补偿器的角位移主要取决于球面吸收或补偿管道的横向位移,在对补偿能力的要求中,一种或多种方向的补偿,可用于管道通用接头,有多种布置形式,使用起来比较灵活,但通常设计中主要应用的还是两种布置形式:一种是在水平或垂直Z形管道上布置两个补偿器;第二种是在水平L形管道上布置三个补偿器。

1、Z形管道上布置两个,供热管道的敷设路如果是地形平坦、没有障碍的直线,那么该产品就应集中布置在类似于方型补偿器的Z形弯管道上,它有三种形式,地沟敷设水平侧面集中布置;架空低支架敷设向上集中布置;架空高支架敷设向下集中布置。

2、水平L形管道上布置三个,当供热管线的敷设路需要拐弯时,无论地沟还是架空管道均可利用水平L形管道布置三个,长管段布置一个,短管段布置两个,来吸收供热管段的热膨胀,这种布置方式既可地沟敷设,也可架空敷设。
